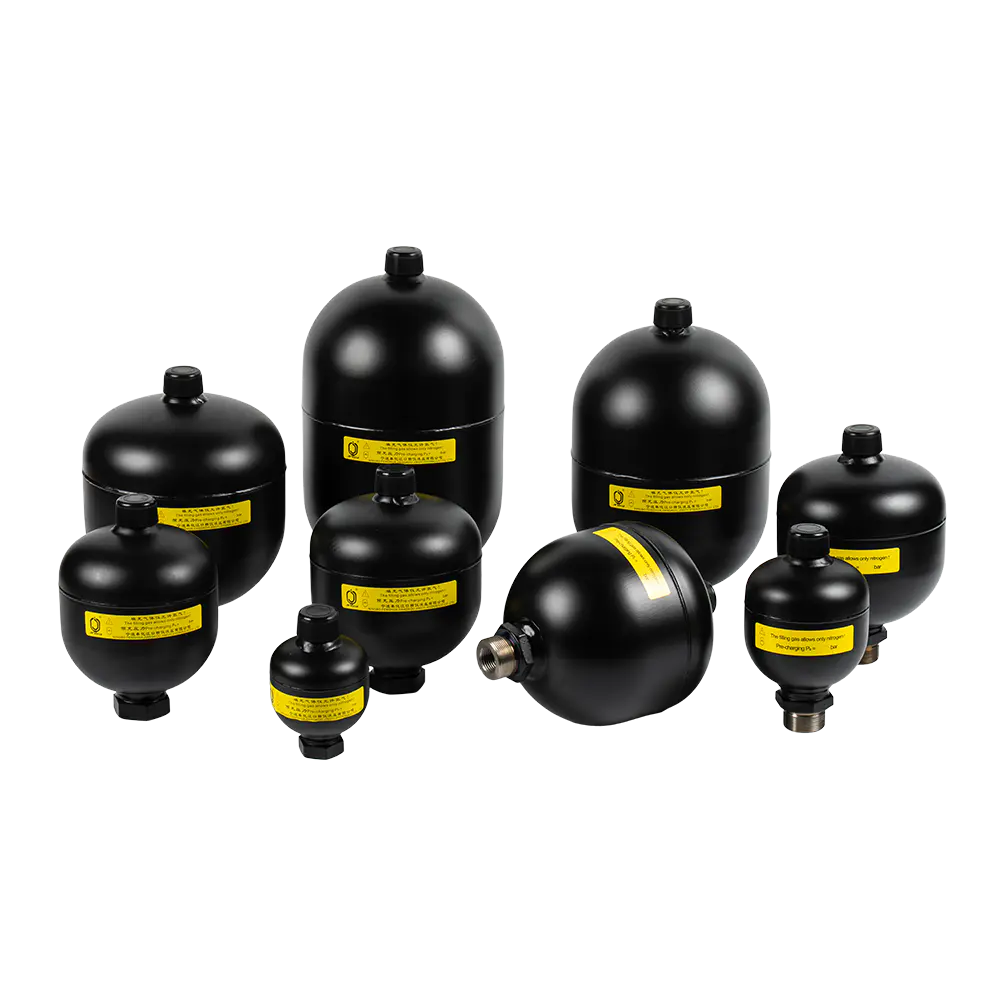

Diafragma-accumulator

Kernwerkprincipe
De werking van een membraanaccumulator is gebaseerd op de volumeveranderingsrelatie tussen gas en vloeistof:
1. Energieopslag (opladen): Wanneer de druk in het hydraulische systeem toeneemt, wordt vloeistof in de vloeistofkamer van de accumulator geperst.
Het binnendringen van vloeistof dwingt het flexibele diafragma om naar de gaskamer te bewegen, waardoor het gas (meestal stikstof) aan de andere kant van het diafragma wordt samengedrukt.
Door de gascompressie wordt potentiële energie (compressie-energie) opgeslagen.
2. Energievrijgave (vrijgave): Wanneer de systeemdruk afneemt (bijvoorbeeld wanneer een hydraulische cilinder snel moet bewegen), wordt het membraan door de interne druk van het gas teruggeduwd naar zijn oorspronkelijke vorm.
De elasticiteit van het membraan zet het gecomprimeerde gas uit, waardoor de vloeistof terug in het hydraulische systeem wordt geduwd om aan de onmiddellijke stroomvraag te voldoen.

Functies van hydraulische accumulatoren
Een onmisbaar onderdeel in de hydraulische en vloeistoftechniek. Het heeft veel toepassingen in hydraulische circuits, zoals:
1) besparing van aandrijfvermogen;

2) energieopslag;

3) het dempen van drukschokken;

4) het verminderen van de pompdrukpulsatie;

5) het handhaven van een constante druk.

Al deze functies kunnen worden uitgevoerd door hydraulische accumulatoren, wat bijzondere voordelen oplevert, zoals: verhoogde productiviteit en algehele efficiëntie, verbeterde functionaliteit, langere levensduur, verbeterde veiligheid en lagere bedrijfs- en onderhoudskosten.

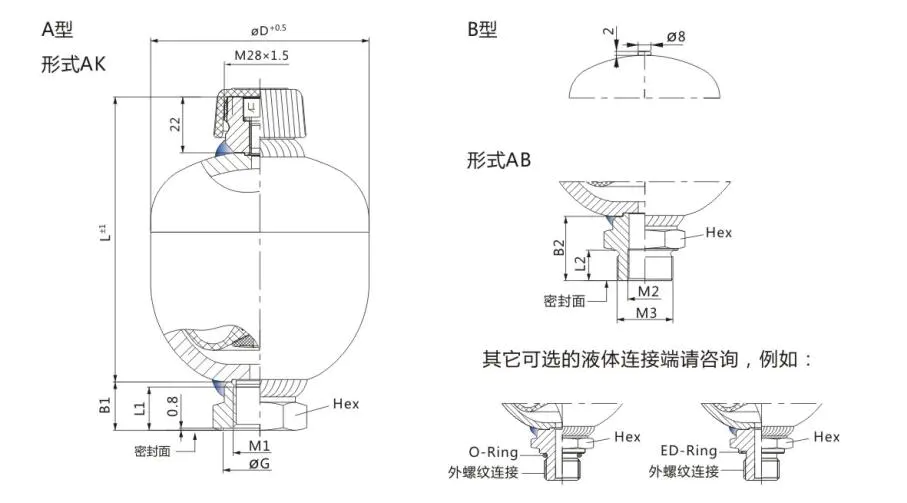

Modelcode en maat
