Accumulatorblaas uit de NXQ-serie

De accumulatorblaas uit de NXQ-serie is een cruciaal energieopslagelement in hydraulische systemen en is primair verantwoordelijk voor het absorberen van energieschommelingen en het vrijgeven van energie voor een soepele werking van het systeem.

Vraag een offerte aan >

VOORV：Geen vorig product VOLGENDE：PED-type accumulatorblaas

Belangrijkste functies
1. Energieopslag: Wanneer de hydraulische pomp het systeem onder druk zet, vervormt de accumulatorblaas, waardoor de interne stikstof (of een ander gecomprimeerd gas) wordt gecomprimeerd om energie op te slaan.
2. Drukstabilisatie: Wanneer de systeemdruk daalt, veert de accumulatorblaas terug, waardoor het gecomprimeerde gas vrijkomt om hydraulische olie aan te vullen en de systeemdruk dichtbij de ingestelde waarde te houden.
3. Capaciteitscompensatie: Compenseert volumeveranderingen veroorzaakt door de beweging van componenten zoals pijpen en zuigerstangen in het systeem.
4. Pulsabsorptie: In hydraulische systemen genereert het openen of sluiten van magneetkleppen onmiddellijke schokken (pulsen). De accumulatorblaas absorbeert deze schokken effectief en beschermt de systeemcomponenten.

Werkmedium:
1. Binnenin de accumulatorblaas: doorgaans gevuld met stikstof (N2), soms met andere inerte gassen.
2. Buiten de accumulatorblaas: gevuld met hydraulische olie (Y), emulsie (R) of water-glycol (EG), enz.
3. Materiaal: De buitenschaal is gewoonlijk gemaakt van 20 # staal, 35CrMo of 316L roestvrij staal. Het lichaam van de accumulatorblaas is doorgaans gemaakt van zeer sterk, oliebestendig rubber, met oliebestendigheid, zuur- en alkalibestendigheid, hittebestendigheid en minimale vervorming.
4. Normen: Voldoet aan de HG2331-norm (Europese norm) en is van toepassing op normen zoals GB/T 20663-2017.

Gemeenschappelijke modellen en structuren:
Deze serie omvat verschillende modellen met verschillende capaciteiten (van 0,4L tot 200L). Veel voorkomende structuren zijn Type A (kleine haven) en Type AB (grote haven). Verbindingsmethoden omvatten flens (F) en schroefdraad (L). Modelaanduidingen bevatten doorgaans informatie zoals capaciteit, nominale druk en aansluitmethode.

Product
Beschrijving

We kunnen ontwerpen en ontwikkelen volgens de behoeften van onze klanten om aan de eisen van verschillende klanten te voldoen.

Modelaanduidingen

1. Blaasvolume: 0,4-100L
2. Lengte van de lengte: 74-1880 mm
3. Structuurtype: A Type

Productspecificaties

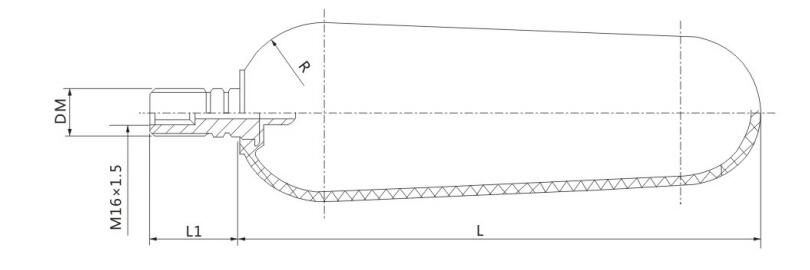

Algemene dimensie

1. NXQ-serie accumulatorblaasparametertabel

Serie (Φ)	Inhoud (L)	DM	L (mm)	L2 (mm)	R (mm)
89	0.4	M24×1,5	74	44	38.5
89	0.63	M24×1,5	144	44	38.5
89	1	M24×1,5	250	44	38.5
114	1	M24×1,5	150	44	49
152	1.6	M30×1,5	144	49	66
152	2.5	M30×1,5	206	49	66
152	4	M30×1,5	312	49	66
152	6.3	M30×1,5	486	49	66
219	10	M30×1,5	365	60	95
219	16	M30×1,5	569	60	95
219	20	M30×1,5	700	60	95
219	25	M30×1,5	877	60	95
219	32	M30×1,5	1110	60	95
219	40	M30×1,5	1405	60	95
219	50	M30×1,5	1735	60	95

2. NXQ-serie accumulatorblaasparametertabel

Serie (Φ)	Inhoud (L)	DM	L (mm)	L2 (mm)	R (mm)
299	20	M30×1,5	380	70	131
299	25	M30×1,5	470	70	131
299	40	M30×1,5	740	70	131
299	50	M30×1,5	950	70	131
299	63	M30×1,5	1180	70	131
299	80	M30×1,5	1480	70	131
299	100	M30×1,5	1880	70	131
299	150	M30×1,5	2815	70	131
