AQF-veiligheidskogelkranen

AQF-veiligheidskogelkranen worden voornamelijk gebruikt in hydraulische blaasaccumulatoren als veiligheids-, stroomonderbrekings- en losaccessoires. De veiligheidsklep handhaaft de ingestelde drukwaarde van het systeem. Wanneer de druk de ingestelde waarde overschrijdt, gaat de veiligheidsklep open om overbelasting van het systeem te voorkomen. Het is vooral essentieel voor accu's in gesloten systemen, waardoor schade veroorzaakt door plotselinge toename van externe belasting effectief wordt voorkomen.

De kernfunctie ervan is het beschermen van de accumulator en het gehele hydraulische circuit door de stroom hydraulische vloeistof te regelen om overbelasting en ontlading van het systeem te voorkomen.

Kenmerken: Compacte structuur, klein formaat, veilig en gemakkelijk, eenvoudige bediening.

Vraag een offerte aan >

VOORV：Geen vorig product VOLGENDE：Geen volgend product

Hoofdfuncties en werkingsprincipe

1. Drukinstelling en ontlasting: De klep heeft een interne veer- of stuurklepstructuur. Wanneer de druk in het hydraulisch systeem de door de gebruiker ingestelde veiligheidswaarde overschrijdt (bijvoorbeeld 31,5 MPa), gaat de klep automatisch open, waardoor snel hydraulische vloeistof vrijkomt om verdere drukstijging te voorkomen die zou kunnen leiden tot explosie van de accu of het scheuren van de pijpleiding.

2. Veiligheidsstroomonderbreking: fungeert als een "poort" tussen de accu en het systeem. Bij een plotselinge impact van hoge belasting in het systeem kan de veiligheidsklep het oliecircuit snel afsluiten, waardoor de apparatuur tegen schade wordt beschermd.

3. Lossen en olieafvoer: naast zijn beschermende functie wordt hij ook vaak gebruikt als olieaftapklep om de olie snel uit de accumulator af te tappen voor onderhoud of vervanging.

Product
Beschrijving

We kunnen ontwerpen en ontwikkelen volgens de behoeften van onze klanten om aan de eisen van verschillende klanten te voldoen.

Modelaanduidingen

1. Veiligheidskogelkraan

2. L: Rechte schroefdraadaansluiting

LS: Rechte hoek~~

LW: Drieweg~~

3. Nominale diameter: 20, 25, 32, 40 mm

4. Nominale druk:

H1--10 MPa

H2--20 MPa

H3--31,5 MPa

5. Type structuur: Rechtdoor

Productspecificaties

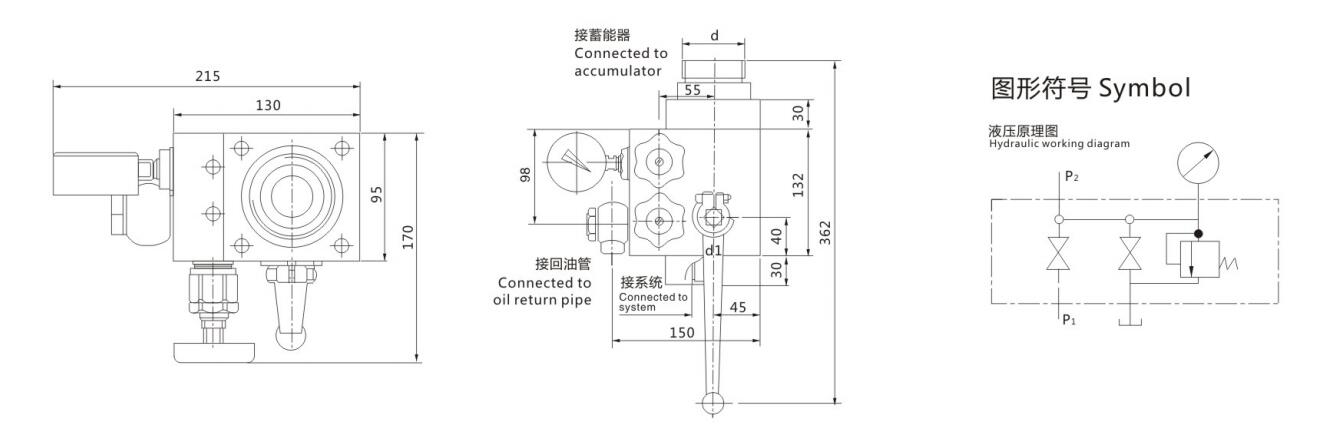

Algemene dimensie

Model	Nominale stroom (veiligheidsklep) (l/min)	Nominaal debiet (kogelkraan) (l/min)	Aansluitmaat d (mm)	Aansluitmaat d1 (mm)	Bijpassende accu (L)
AQF-L25H※-A	40	100	M42×2 of M27×2	M33×2	1,6 ~ 10
AQF-LS25H※-A	40	100	M42×2 of M27×2	M33×2	1,6 ~ 10
AQF-LW25H※-A	40	100	M42×2 of M27×2	M33×2	1,6 ~ 10
AQF-L32H※-A	63	160	M60×2 of M42×2	M42×2	10~100
AQF-LS32H※-A	63	160	M60×2 of M42×2	M42×2	10~100
AQF-LW32H※-A	63	160	M60×2 of M42×2	M42×2	10~100
AQF-L40H※-A	100	250	M72×2 of M60×2	M48×2	10~100
AQF-LS40H※-A	100	250	M72×2 of M60×2	M48×2	10~100
AQF-LW40H※-A	100	250	M72×2 of M60×2	M48×2	10~100
